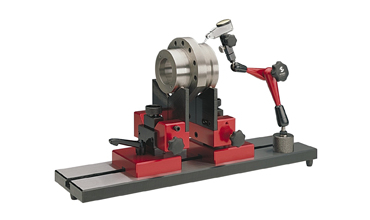

偏心検査器  「ランアウトテスター」  (Vブロック付)

偏心検査器
「ランアウトテスター」
(Vブロック付)

メーカー:バイテラ社(スイス)

大型回転部品の内径、外径、断面を効率良く測定できる偏心検査器。

特長
V型のプリズムサポートにより、完全に同心度の誤差を除去できます
長寿命を確実にするために、支持面は高品質な硬質金属を使用しています
このプリズムサポートは、ベースプレート上で調節でき、ハンドルで所定の位置に固定されます
一つのプリズムサポートは被測定物の直径を調整するために高さ30mmまで調節されます。このプリズムは長さの方向に調節でき、それにより被測定物の直径160mmまでテストできます
別売りのバイテラ社製 ダイヤルゲージ用スタンド(マグネット付き)を使用していただくと、より効率的に測定できます

特長

形式 ベースプレートの長さ mm 直径の調整 mm 被測定物の直径 mm
PPG240 / 500 500 最大60 最大Ø240
PPG240 / 1000 1000
PPG240 / 0 なし※

※硬いプレート上で使用します。(溝幅14mm)
