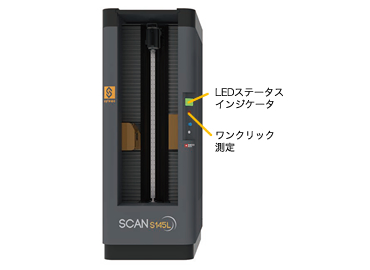

シルバックスキャン  Scan S145L

シルバックスキャン
Scan S145L

光学式 非接触測定システム
測定範囲:直径0.2~145mm
最小表示量:0.0001mm

メーカー:シルバック社(スイス)

特長
特許取得Reflexscan(自動プログラミング)搭載、測定箇所を自動提案
測定ワークの長さは最大1280mm
完全な2次元パーツスキャン + 回転式(疑似)3次元スキャン
圧倒的検査時間短縮・効率化・不良品の削減による生産性の向上に貢献
早期投資回収
リフレックス・スキャン+ ソフトウェア :
高度なプログラムと機能により、測定プログラム作成もアイコンでグラフィカルにわかりやすく
ワークやセンタ類の着脱・段取替えも簡単

型式 S145L
注文コード 902.4147
直径 長さ
測定範囲 [mm] φ0.2-145 1280
最小表示量 [mm] 0.0001 0.0001
最大誤差[mm] (1.5 + D〔mm〕/100)μm (4 + L〔mm〕/200)μm
繰り返し精度[μm] 2σ = 0.5 2σ = 1.0
保持可能直径[mm] 254 1280
ローテーション分解能[°] 0.0003
軸方向測定速度[mm/秒] 80
軸方向位置決め速度[mm/秒] Up to 200
ローテーショナル測定速度[°/秒] 360
ヘッドストック 静的・動的測定用ロータリーヘッドストック
部品の最大質量[kg] 60
重量[kg] 650
標準セット内容
仕様に基づいた本体
アダプター : モールズMT2(注文番号902.6260)
PC本体、ディスプレイ、キーボード、マウス
Windows多言語オペレーションシステム
リフレックス・スキャン+ ソフトウェア
取扱説明書
